다층 건물의 물 펌프 시스템을 설계하는 것은 복잡하면서도 중요한 작업입니다. 물 펌프 공급업체로서 저는 건물의 모든 층에 안정적인 물 공급을 보장하는 데 있어 잘 설계된 시스템의 중요성을 직접 목격했습니다. 이 블로그에서는 다층 건물의 효율적인 물 펌프 시스템을 설계하기 위한 몇 가지 주요 고려 사항과 단계를 공유하겠습니다.
건물의 요구 사항 이해
워터 펌프 시스템 설계의 첫 번째 단계는 다층 건물의 특정 요구 사항을 이해하는 것입니다. 여기에는 층수, 입주자 수, 물 사용량 등이 포함됩니다. 예를 들어, 주거용 건물은 상업용 또는 산업용 건물에 비해 물 수요 패턴이 다릅니다.
주거용 건물은 일반적으로 목욕, 요리, 청소와 같은 활동에 대한 물 수요가 상대적으로 안정적입니다. 반면, 상업용 건물은 특히 업무 시간 동안 피크 수요가 더 높을 수 있습니다. 산업용 건물은 제조 공정에 물이 필요할 수 있으며, 이는 매우 구체적인 흐름 및 압력 요구 사항을 가질 수 있습니다.
건물의 높이도 중요한 요소이다. 물을 더 높은 층으로 펌핑해야 하기 때문에 펌프는 중력을 극복할 수 있을 만큼 충분한 압력을 생성할 수 있어야 합니다. 일반적인 경험 법칙에 따르면 높이가 10m 높아질 때마다 1bar의 추가 압력이 필요합니다. 따라서 각 층의 높이가 약 3m인 30층 건물의 경우 펌프는 물을 약 90m까지 끌어올리기에 충분한 압력을 생성해야 하며, 이는 중력을 극복하기 위해 약 9bar의 압력을 제공할 수 있어야 함을 의미합니다.
물 수요 계산
올바른 펌프를 선택하려면 물 수요량을 정확하게 계산하는 것이 필수적입니다. 물 수요를 추정하는 방법에는 여러 가지가 있습니다. 일반적인 접근 방식 중 하나는 1인당 또는 단위 면적당 표준 물 소비율을 사용하는 것입니다. 주거용 건물의 경우 1인당 하루 평균 물 소비량은 지역과 생활 방식에 따라 100~300리터입니다.
상업용 건물에서는 사업 유형에 따라 물 수요를 추정할 수 있습니다. 예를 들어, 식당에서는 설거지와 음식 준비를 위해 많은 양의 물이 필요할 수 있지만, 사무실 건물에서는 주로 화장실에 물을 사용합니다.
일일 물 수요를 추정한 후에는 최대 수요도 결정해야 합니다. 피크 수요는 일반적으로 사람들이 출근 준비를 하는 아침이나 요리하고 샤워하는 저녁 시간과 같이 하루 중 특정 시간에 발생합니다. 피크 대 평균 비율은 피크 수요를 계산하는 데 종종 사용됩니다. 이 비율은 건물 유형에 따라 1.5에서 3까지 다양합니다.
올바른 펌프 선택
계산된 물 수요 및 압력 요구 사항을 기반으로 적절한 펌프를 선택할 수 있습니다. 시중에는 여러 가지 유형의 펌프가 있으며 각각 고유한 장점과 단점이 있습니다.
원심 펌프는 다층 건물 급수 시스템에 가장 일반적으로 사용되는 펌프입니다. 설계가 상대적으로 간단하고 신뢰성이 높으며 다양한 유속과 압력을 처리할 수 있습니다. 원심 펌프는 임펠러의 회전 에너지를 물의 운동 에너지로 변환한 다음 압력 에너지로 변환하여 작동합니다.
피스톤 펌프 및 다이어프램 펌프와 같은 용적형 펌프도 일부 응용 분야에 사용됩니다. 압력 변화에 관계없이 일정한 유량이 필요한 응용 분야에 더 적합합니다. 그러나 일반적으로 원심 펌프에 비해 가격이 더 비싸고 유량이 낮습니다.

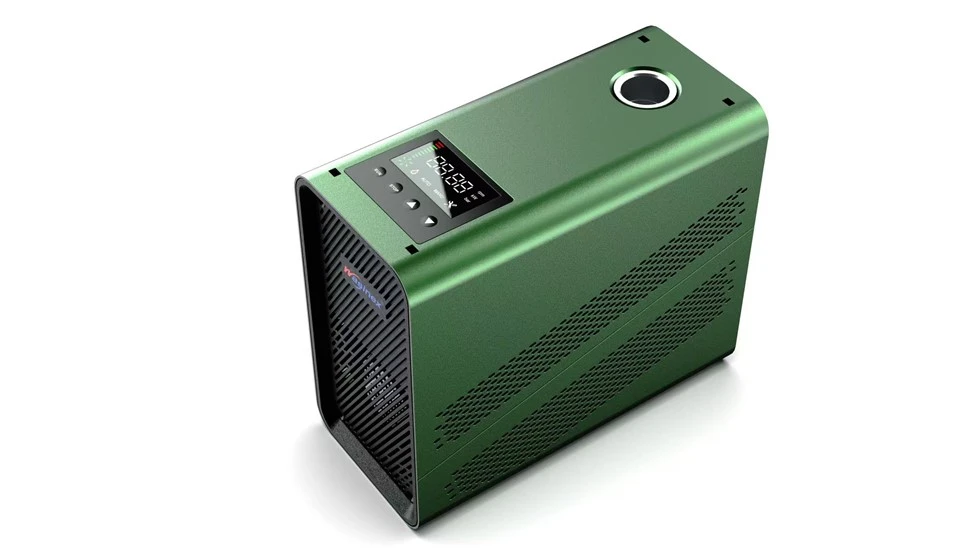

워터 펌프 공급업체로서 다음을 고려해 보시기 바랍니다.스테인레스 스틸 영구 자석 주파수 변환 펌프. 이 펌프는 몇 가지 장점을 제공합니다. 영구 자석 모터는 효율이 높아 기존 모터에 비해 에너지를 절약할 수 있습니다. 주파수 변환 기능을 사용하면 펌프가 실제 물 수요에 따라 속도를 조정할 수 있으므로 에너지 소비와 펌프의 마모가 줄어듭니다.
또 다른 옵션은공장 영구 자석 주파수 변환 펌프. 이 펌프는 산업 규모의 응용 분야용으로 설계되었으며 대용량 물 펌핑을 처리할 수 있습니다. 장기적인 신뢰성과 성능을 보장하기 위해 고품질 소재와 첨단 기술로 제작되었습니다.
일부 지하 또는 옥상 물 저장 시스템과 같이 자체 프라이밍이 필요한 건물의 경우,경량 자체 프라이밍 영구 자석 가변 주파수 펌프훌륭한 선택입니다. 자체 프라이밍 기능을 통해 흡입 라인에 물이 완전히 채워지지 않은 경우에도 물 펌핑을 시작할 수 있으므로 설치 및 유지 관리가 매우 편리합니다.
시스템 레이아웃 및 배관 설계
워터 펌프 시스템의 레이아웃과 배관 설계도 전체 설계의 중요한 측면입니다. 펌프는 통풍이 잘되고 접근 가능한 위치에 설치해야 합니다. 일반적으로 환경적 요인으로부터 보호하고 소음을 줄이기 위해 펌프를 전용 펌프실에 설치하는 것이 좋습니다.
배관 시스템은 압력 손실을 최소화하도록 설계되어야 합니다. 이는 적절한 직경의 파이프를 사용하여 달성할 수 있습니다. 파이프 직경이 클수록 마찰 손실이 낮아지지만 비용도 더 많이 듭니다. 따라서 비용과 압력 손실 사이에 균형을 맞춰야 합니다.
밸브와 부속품은 신중하게 선택하고 설치해야 합니다. 체크 밸브는 물의 역류를 방지하는 데 사용되며, 감압 밸브는 건물의 여러 층의 압력을 제어하는 데 사용됩니다.
제어 및 모니터링
다층 건물의 현대식 물 펌프 시스템에는 제어 및 모니터링 시스템이 장착되어야 합니다. 이 시스템은 저장 탱크의 수위 또는 파이프라인의 압력에 따라 펌프를 자동으로 시작하고 중지할 수 있습니다. 또한 실제 물 수요에 따라 펌프 속도를 조정할 수도 있습니다.
원격 모니터링도 점차 인기를 얻고 있습니다. 센서와 통신 기술의 도움으로 중앙 제어실이나 모바일 앱을 통해 펌프 시스템을 모니터링하고 제어할 수 있습니다. 이를 통해 펌프 성능을 실시간으로 모니터링하고 결함을 조기에 감지하며 적시에 유지 관리할 수 있습니다.
유지보수 및 안전
워터 펌프 시스템의 장기적인 신뢰성을 보장하려면 정기적인 유지 관리가 중요합니다. 여기에는 펌프의 모터, 임펠러, 베어링 및 씰 점검이 포함됩니다. 펌프는 정기적으로 윤활유를 공급해야 하며, 마모된 부품은 즉시 교체해야 합니다.
안전도 최우선입니다. 펌프 시스템에는 과부하 보호, 과열 보호, 누출 보호 등의 안전 장치가 장착되어 있어야 합니다. 전기배선은 전기안전기준에 따라 설치하여 전기적 위험을 방지해야 합니다.
결론
다층 건물용 워터 펌프 시스템을 설계하려면 건물 요구 사항에 대한 포괄적인 이해, 물 수요의 정확한 계산, 적절한 펌프 선택, 시스템 레이아웃 및 배관의 신중한 설계, 안정적인 제어 및 모니터링 시스템 구현이 필요합니다. 물 펌프 공급업체로서 저는 귀하의 다층 건물을 위한 효율적이고 신뢰할 수 있는 물 펌프 시스템을 설계하는 데 도움이 되는 고품질 펌프와 전문적인 조언을 제공하기 위해 최선을 다하고 있습니다.
다층 건물 프로젝트를 위한 워터 펌프 구매에 관심이 있거나 당사 제품에 대한 추가 정보가 필요한 경우, 자세한 논의 및 조달 협상을 위해 언제든지 당사에 문의하시기 바랍니다. 우리는 귀하의 물 펌핑 요구 사항을 충족시키기 위해 귀하와 협력하기를 기대합니다.
참고자료
- Igor J. Karassik, Joseph P. Messina, Paul Cooper 및 Charles C. Heald의 "펌프 핸드북".
- Julian H. Winters, William Coad 및 Daniel Friedman의 "건물용 기계 및 전기 장비".
- 미국 배관 엔지니어 협회(ASPE) 및 국제 배관 및 기계 협회(IAPMO)와 같은 조직의 산업 표준 및 지침.
